自動化儀表技術在國內已經是應用比較成熟的技術，而其產品也種類繁多， 類別也比較齊全。諸如溫度控制表、PID表、流量積算儀、電工儀表等各種自儀表產品在化工、窯爐、試驗箱、水處理等各個行業都有廣泛應用。

儀表廠家考慮到儀表產品向中央控制系統系統集中的必要性，一般都會給儀表配上485通訊接口，只要客戶有需要，就可以通過485接口將位于現場總線的自動化儀表與中央控制計算機聯通起來，這樣，中央控制計算機就可以通過組態軟件將485總線上的所有儀表都串起來，對他們進行實時組態。這種模式如下圖所示：

圖1 基于中央控制計算機的儀表DCS系統

這種基于中央控制計算機的儀表DCS系統有下列特點：

1、 組網靈活;

2、 可以兼容不同廠家、不同類別的二次儀表;

3、 需要針對每個系統制作具體的組態工程;

4、 由于3的原因，需要現場調試，調試步驟繁瑣;

5、 他可靠程度取決于工控機、組態軟件、操作系統三者可靠性的疊加;

6、 該方案的費用組成：中央控制計算機的購置費用+組態軟件授權費用+操作系統授權費用+組態工程開發費用+現場調試費用。

二、 嵌入式儀表DCS系統的構成

對于基于中央控制計算機的儀表DCS系統所有，他缺點是方案費用高，現場調試繁瑣。

而本文所介紹的儀表DCS系統是一種全新的技術架構，這種儀表DCS系統不但具備了前者所有的優點，而且還彌補了它的缺點，該系統在使用時基本上不需要制作組態工程，在現場按照規定接線即可使用，大大省去了制作組態和現場調試的時間，此外，與前面的方案比較，費用要低廉許多。

2、1 硬件構成

采用ARM系列32位高性能嵌入式CPU;

內存32M，F(xiàn)LASH 32M;

集成以太網、串口、CF卡插槽、打印口等外圍接口;

TFT真彩色液晶顯示屏;

四線電阻式高性能觸摸屏。

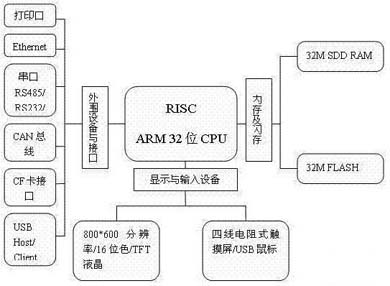

圖2 嵌入式儀表DCS的硬件構成

這種以嵌入式CPU為平臺的儀表DCS系統，其技術特點是：

1、 可靠性高，嵌入式系統由于省去了很多工控機不必要的外設與接口，使得其可靠性大大提高;

2、 能耗低，這種系統得能耗在8W左右，具有極低的能耗;

3、 成本低廉，相對工控機而言，嵌入式系統有其他系統無法比擬的成本優勢。

2、2 軟件系統構成

采用具有自主知識產權的工業級多任務嵌入式操作系統;

集成TCP/IP協議棧、串口打印口驅動、文件系統;

自主知識產權的嵌入式組態技術;

自主知識產權的組態開發環境;

集成國內外主要自動化儀表廠商儀表的協議。

圖3 嵌入式儀表DCS的軟件構成

從上圖可以看出，這個軟件系統是相當輕量級的，與工控機的OS相比，該系統具備下列特點：

1、 OS結構簡單、層次較少且清晰分明;

2、 OS的運行效率高;

3、 不需要客戶另外為OS付授權費用。

三、 嵌入式儀表DCS系統的組態運行系統

嵌入式儀表DCS系統組態運行系統采用了典型的多任務系統的模式，使得DCS和儀表進行串口通信的情況下，具有更高的通信效率。

該系統的組態是內置的，不需要客戶另外付費使用，為客戶節省了成本。

組態運行環境的技術框架如下圖所示：

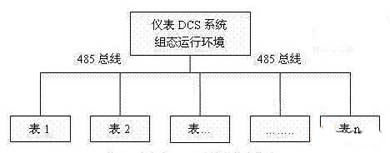

圖4 儀表DCS系統的技術框架

組態運行環境的主要技術特點：

內置專門用于自動化儀表的標準組態工程

可以將儀表的設定值和測量值記錄于CF卡中

智能識別485總線上的儀表型號

根據識別結果調用相應的儀表參數設置界面進行參數設置

可以根據設定條件查詢記錄數據

內置報警機制，完成報警數據的記錄

這個組態運行環境包括了下列模塊：

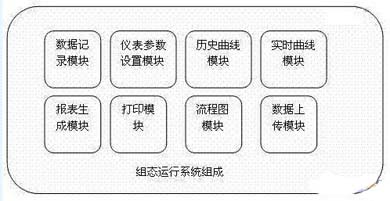

圖5 組態運行系統組成

數據記錄模塊：數據記錄模塊用來記錄485總線上各個儀表的實時測量值，并將數據保存在CF卡中;

儀表參數設置模塊：動態識別485總線上每個站號的儀表型號，并根據識別結果調用相應的儀表參數設置界面，用戶可以對儀表的參數進行設置。

歷史曲線模塊：根據記錄在CF卡中的數據，描繪成曲線圖的形式顯示出來。

實時曲線模塊：以曲線形式動態顯示485總線上的各儀表的測量值與設定值。

報表生成模塊：根據記錄在CF卡中數據和用戶設定的查詢范圍，生成記錄報表顯示出來。

打印模塊：可以根據用戶需要打印出相應的報表或曲線。

流程圖模塊：以圖形方式顯示儀表DCS系統各個環節的工作狀態與在系統中的位置。

數據上傳模塊：可以將記錄數據以CSV的格式上傳至PC機，PC機可以將數據導入數據庫，或者通
