一、業務需求分析

我公司99年以前調度自動化只有四遙功能，所傳輸?shù)臉I(yè)務只有數據和語音且數據量很小，那時的傳輸通道是電力載波。由于電力載波傳輸?shù)膸捫?，傳輸速率?300-600bps)、誤碼率高，所以99年我們安裝了當時比較流行的2.4G點對多點無線擴頻通信系統，該系統具有較大的傳輸帶寬和較高的傳輸速率(600-9600bps)，誤碼率也很低，業務能力為兩話兩數。我們將其作為主通道，電力載波作為備用通道且兩種通道能夠自動切換。但隨著2.4G擴頻用戶的增多，電磁環境逐漸惡化，該系統的傳輸效果也變得不太理想，2001年曾發生過因為某單位跳頻系統超范圍使用頻段，致使我公司2.4G擴頻系統癱瘓。

2002年底我公司利用農網改造資金組建了SDH155光纖通信系統，其中由6個站點組成光環，其余四個數據量較小的站點由PDH作成分支呈輻射狀。環路站點光端機配置4E1，綜合接入設備為PCM15;每個分站點提供2M帶寬，配置 PCM15，可提供6路語音(FXS口)、1路RS232口、1路4線E/M口、1路RJ45口。由于當時國家已將2.4G頻段作為藍牙技術的專用頻段，所以我們隨之將該系統淘汰，電力載波由于其固有的缺點也被淘汰。應該說SDH-155光通信系統是非常可靠的也能傳輸多種業務。但隨著電力新業務不斷增加，2003-2005年我公司先后組建了自動抄表系統、供電所MIS系統、變電站視頻監控系統、視頻會議系統和OA辦公自動化系統。多種業務的投入運行，SDH155光通信系統的帶寬資源顯得已經不夠用，如果將該系統升級換代則很不經濟，縣公司承受不了。我們于是用光纖收發器和網絡交換機組建了一套100M光傳輸以太網絡，用來傳輸視頻數據和供電所MIS數據等，解決了帶寬資源不足的問題，但隨之而來的問題是由于光纖收發器的可靠性差，經常損壞，致使網絡中斷，給變電站監控帶來不便，尤其是電費回收期間中斷后果更是不堪設想。2007年3月份由于調度主站光端機PCM120背板燒毀而又沒有備用板，也沒有備用通道，造成了SDH光通信系統癱瘓致使遠動數據、自動抄表系統和語音等業務長時間中斷的嚴重后果

為了解決這些問題我們對其他縣電力系統作了一下調查和了解，他們也都或多或少存在類似情況，初期大家都認為光通信系統特別是自愈環網極其可靠，不會出現通道中斷的情況，但隨著設備運行時間的延長和老化，都出現過光端機損壞，從而造成一個或多個站點的數據和其他業務的中斷。

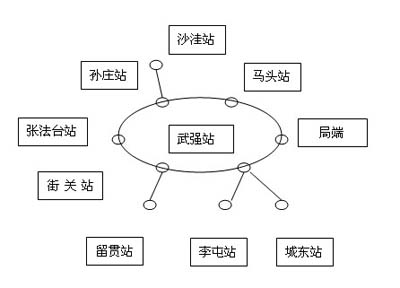

武強供電公司SDH-155通信系統網絡拓撲圖

針對以上情況我們總結吸取了經驗和教訓，采取了如下措施：一是準備充足的備品備件以備急需之用;二是加強設備的缺陷管理，提高運行維護人員的責任心，及時發現和處理缺陷;三是組建一套經濟實用且技術先進、可靠性高的電力綜合業務寬帶冗余備份網絡,該網絡將覆蓋武強電網9座變電站及10個供電所，涵蓋公司所有業務。

二、備份網絡傳輸方式的選擇

備用通道的建設原則上不應選用同一種傳輸介質，該系統應能滿足遠動數據、自動抄表數據、語音、供電所MIS、視頻、OA辦公自動化系統的傳輸要求并且具有高帶寬、高傳輸速率、低誤碼率、技術先進、擴展性強、經濟實用等優點。

雖然現在全數字電力載波機傳輸帶寬和傳輸能力等已大為提高，但仍趕不上電力新業務的需求和發展，其價格也不菲，一些通信運營商也能提供無線數據服務，但帶寬不能滿足電力綜合業務的要求。經過全面的比較和慎重的考慮，因無線通信方式相對有線通信具有較高的抗自然災害能力，且無線局域網技術已非常成熟， 在無線接入方案中5.8G頻段屬于固定無線接入系統中性能價格比最高的優選頻段，該頻段是國家開放頻段，頻率占用費低廉，相應設備也比較經濟，再加上我縣處于華北大平原東中部，無高大建筑物，非常適合該頻段的使用。所以我們準備組建5.8G點對多點無線擴頻通信系統作為電力綜合業務的備用網絡。

三、武強電網5.8G無線擴頻綜合業務冗余備用份絡介紹

1、設計方案

1.1業務需求

建立電力調度無線寬帶綜合業務網絡通信系統，具體功能為：

①為每個外圍站、所提供8個FXS口
